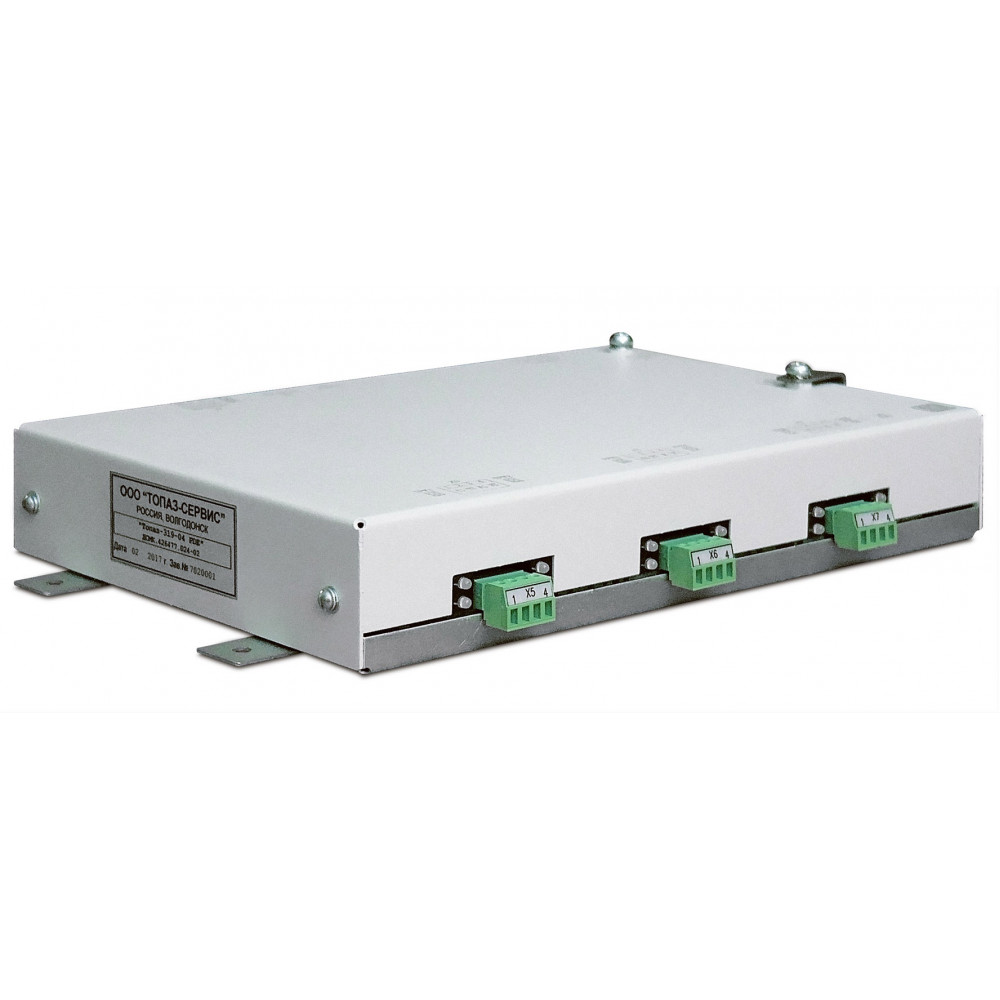

Топаз-319-04 (блок сопряжения для подключения системы управления к различным ТРК - конвертор "протокола 2.0" или "Искра 1.72" в протокол управления ТРК)

Главная
Блоки сопряжения
Топаз-319-04 (блок сопряжения для подключения системы управления к различным ТРК - конвертор "протокола 2.0" или "Искра 1.72" в протокол управления ТРК)

Топаз-319-04 (блок сопряжения для подключения системы управления к различным ТРК - конвертор "протокола 2.0" или "Искра 1.72" в протокол управления ТРК) 0 88000 ₽

Популярный

На складе Код товара: 1000-1653

Топаз Производитель

88000 ₽

Быстрый заказ

Нашли дешевле?

Описание

Блок сопряжения предназначен для управления для управления по интерфейсу RS-485 топливораздаточными и/или газонаполнительными колонками (в зависимости от версии программного обеспечения): - ТРК "Scheidt&Bachmann" с использованием протокола обмена "V11", Scheidt&Bachmann GmbH;
- ТРКtar, Global Century, Star Ultra, SU86X, Х2000, Х2003, а также ТРК "Meksan" с использованием протокола обмена "DART PUMP INTERFACE v.2.10" ("FullDart", "StandartDart");
- ТРК и ГНК "Tatsuno Rus" с использованием протокола обмена "Communication protocol for use between the controlling computer and a dispenser counter PDE", BG Elektronik, 1999;

- ТРК и ГНК "Adast" серий 899, 4600/4700, 4800/4900 с использованием протокола обмена "EasyCall";
- ТРК "NOVA" с использованием протокола обмена "Dlink2 - FD (редакция 2)".

Дополнительно возможно управление ТРК, работающими по интерфейсу RS-485, с использованием "Протокола обмена данными между системой управления и топливораздаточной колонкой", Версия 2.0".

Блок сопряжения является комбинированным устройством и функционально состоит из:
- двух трехканальных драйверов протоколов связи с ТРК, обеспечивающих управление 6-ю двухсторонними или 12-ю односторонними ТРК, имеющими до пяти рукавов на одну сторону с одновременным отпуском нефтепродукта по одному рукаву на каждую сторону;
- конвертора протоколов "Искра - 2.0", обеспечивающего управление 6-ю двухсторонними или 12-ю односторонними колонками, имеющими до пяти рукавов на одну сторону.

Варианты управления блоком сопряжения:

По интерфейсу RS-232

От системы управления, в качестве которой используется персональный компьютер:
протокол "Искра" 1.72 расширенный (необходимо выбрать схему работы блока "Протокол Искра, RS-232")

"Протокол обмена данными между системой управления и топливораздаточной колонкой", Версия 2.0 (необходимо выбрать схему работы блока "Протокол 2.0, RS‑232")

По интерфейсу RS-485
По протоколу "2.0" от системы управления, в качестве которой используется:

персональный компьютер или миникомпьютер;
пульт дистанционного управления;
ККМ через контроллер.

В этом случае необходимо выбрать схему работы блока "Протокол 2.0 (RS-485)"

Настройка блока производится с компьютера через программу Настройка Топаз-319, 119-30, 106К1ЕхД-002".

Блок сопряжения "Топаз-319-04 S&B" заменеяет снятый с производства "Топаз-119-18М".
